金屬板材鈑金加工屬于勞動密集型產業，隨著科技的不斷發展和行業競爭的不斷加劇，自動化加工技術在鈑金加工領域的應用也正在快速普及。自動化加工降低了工人的勞動強度，使得鈑金加工更加安全高效，精度也更高、更穩定。在激光切割和沖床沖切等下料類鈑金加工中，自動化主要體現在上下料分揀和碼垛上，相對來說還比較容易實現，而鈑金加工自動化的核心在于板材折彎的自動化，雖然行業內也引入了機器人折彎，但是制約折彎自動化批量、高精度加工的痛點并未能完全解決。
什么是折彎自動
化廣義來說，在折彎過程中能夠替代人工或減輕人工勞動強度的方案都可以稱為折彎自動化（或自動化折彎）。
具體到常見的自動化折彎，主要有五點：

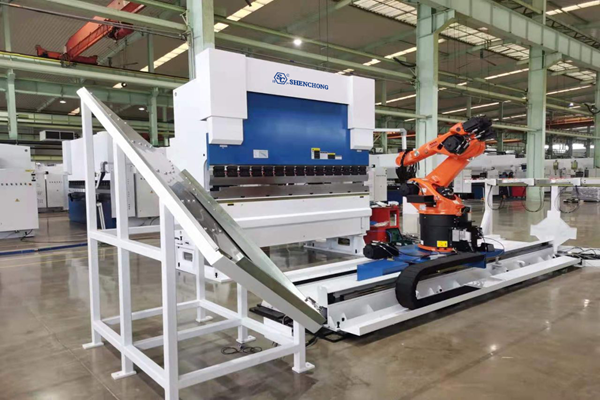

一是機器人折彎，包括折彎物料的抓取、定位，折彎件碼放，機器人換模以及自動更換抓手等；
二是流水線形式的自動化折彎；
三是模具的自動化選擇與更換；
四是采用四邊折彎中心折彎，包括手動與自動上下料、手動與自動換模；
五是超大型工件的自動化折彎等。
為什么需要自動化折彎
這是當前面臨的行業形勢所決定的，主要原因包括：材料和其他固定成本的大幅增加，人工成本的大幅增加，熟練勞動力的短缺，成品價格競爭激烈，多品種、小批量定制化要求的產品越來越多，產品的精度要求越來越高以及客戶要求的交貨期越來越短等。
折彎工件精度的保證
⑴尺寸精度。折彎工件的尺寸精度跟折彎機后擋定位精度、折彎板材下料精度（與激光切割機和沖床的精度有關）以及板材展開精度都有關系。當前折彎機后擋定位精度和板材下料精度基本都可以滿足要求，而經常被忽略的是板材的展開精度。
在進行板材三維圖形展開時，尺寸補償?shù)挠嬎惴椒ㄓ泻芏喾N，比較常見的有兩倍板厚近似計算法和中心軸理論計算法。但這兩種方法只考慮了材質、厚度以及折彎的角度，實際上折彎板材的展開還與使用的模具有關系。不同模具折彎同種板材工件，展開尺寸是有差異的，因此通過大量測試，以實測數據豐富經驗數據庫，再以數據庫的經驗數據為基礎做折彎板材的自動展開，得到精準的工件展開圖，以供下料機床排版下料。
不同材料、不同厚度采用不同計算方法對應的折彎尺寸補償。以厚度為4mm的S235板材為例，通過兩倍板厚計算的折彎補償值為-8.00mm，以DIN6935標準公式計算的折彎補償值是-7.90mm，而通過折彎數據庫的經驗數據為-7.26mm，很明顯，折彎一刀的補償值就會差這么多，如果工件是多刀折彎的話，誤差會累積得更大。
⑵直線度。折彎工件時，機床由于受壓變形使得滑塊往上拱、工件往下凹，這就需要通過撓度補償來保證在折彎長度方向上滑塊與工作臺的間距全長一致，進而保證折彎工件角度全長一致。實際上這是一種犧牲直線度來達到全長角度一致的方法，但好的折彎機剛性做得非常強，工作臺支撐架厚實堅固，滑塊高大結實，因此在同樣的折彎壓力下，滑塊和工作臺的變形量會很小，僅需很小的撓度補償量就能獲得全長一致的角度。
⑶角度精度。角度精度是工件折彎時最重要的一個指標。自由折彎，又叫空氣折彎，是通過控制兩邊油缸的下壓深度即上模下壓到下模的深度來控制折彎工件角度的一種折彎方法。折彎機通過焊接在折彎工作臺上的兩個獨立的C形支架上的光柵尺來直接測量滑塊與工作臺間的精確距離，再通過光柵尺的測量數據調節伺服閥，進而控制滑塊到系統的設定值，從而達到滑塊位置的閉環控制，最終精確控制折彎角度。這種折彎方式，在板材的材質和厚度一致性都比較好的情況下可以獲得很好的折彎工件角度，但如果板材的材質或者厚度發生變化，就會帶來較大的角度偏差。自由折彎時板材材質和厚度變化對折彎角度的影響。
事實上，在折彎過程中并不能保證板材材質和厚度的均勻一致性。如果是人工折彎，操作工可隨時通過測量折彎角度及時發現問題并進行人工調整，雖然很麻煩，但至少解決了批量廢品帶來的材料和時間的損失。但如果是自動化折彎，當發現問題時可能已經生產出了成堆的廢品，浪費會極其嚴重。
